Entwodiksyon
Manyèl sa a bay enfòmasyon esansyèl pou bon enstalasyon, operasyon, ak antretyen Lam Ranplasman Klein Tools 50064 pou Kouto Tiyo PVC 1-1/4 pous ak Ratcheting (Nimewo Katalòg 50063). Tanpri li manyèl sa a byen anvan ou itilize li pou asire yon pèfòmans san danje epi efikas.
Enfòmasyon sou Sekirite
Toujou bay sekirite priyorite lè w ap manyen zouti ak objè byen file. Si ou pa swiv enstriksyon sa yo, ou ka blese oswa domaje pwodwi a.
- Mete ekipman pwoteksyon pèsonèl ki apwopriye, tankou linèt sekirite, lè w ap enstale oswa itilize lam la.
- Asire w ke kouto tiyo a pa chaje epi li byen sere anvan ou eseye ranplase lam la.
- Manyen lam ranplasman an avèk anpil prekosyon paske li byen file. Evite kontak dirèk ak kwen koupe a.
- Kenbe men ak dwèt yo lwen zòn koupe a pandan w ap travay.
- Sere lam la ak kouto a nan yon kote ki an sekirite, lwen timoun yo.
- Pa eseye koupe materyèl lòt pase tiyo PVC, CPVC, ak PEX Schedule 40/80.
Pwodwi souview
Lam Klein Tools 50064 la se yon lam ranplasman kalite siperyè ki fèt espesyalman pou kouto tiyo PVC Klein Tools 1-1/4-pous Ratcheting la (Nimewo Katalòg 50063). Li fèt ak asye pur 5Cr15MoV ki dirab pou bay koupe presi ak pwòp sou divès kalite tiyo plastik.

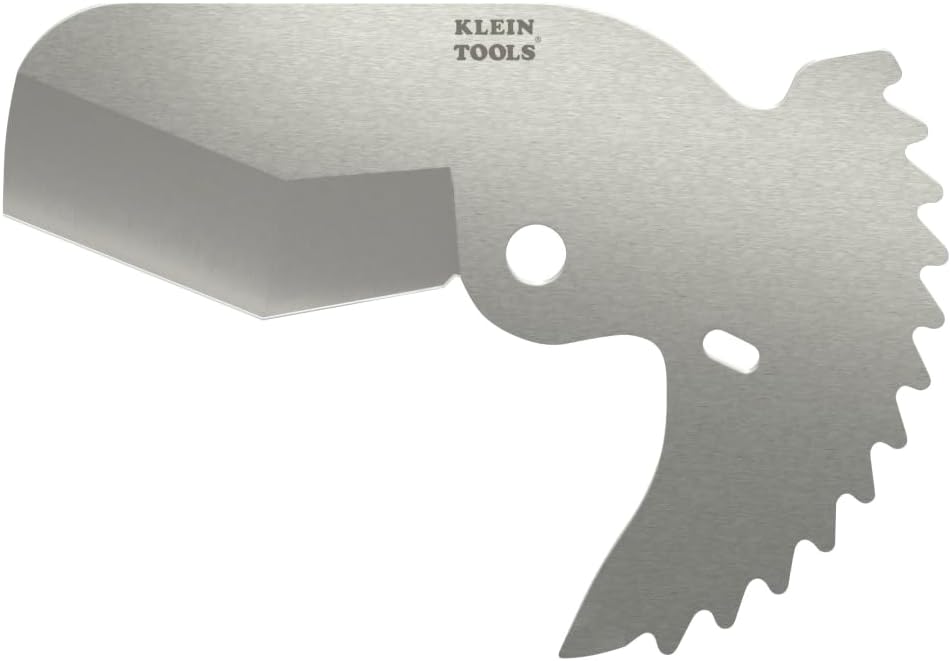

Figi 1: Lam Ranplasman Klein Tools 50064. Imaj sa a montre lam asye pur la ak logo Klein Tools la, ki fèt pou koupe tiyo avèk presizyon.
Enstalasyon: Enstalasyon lam
Swiv etap sa yo pou enstale lam ranplasman an san danje nan kouto tiyo PVC Klein Tools 1-1/4-pous Ratcheting ou a (Nimewo katalòg 50063).
- Prepare kouto a: Asire w kouto tiyo a pwòp epi li pa gen debri ladan l. Louvri manch kouto a nèt pou retire lam ki la deja a (si l la) oubyen pou prepare l pou mete yon nouvo lam.
- Retire ansyen lam la (si sa aplikab): Si w ap ranplase yon lam fin vye, chèche vis ki kenbe lam lan oswa mekanis ki kenbe lam lan ak anpil atansyon. Sèvi ak yon zouti ki apwopriye (pa egzanp, yon tournevis) pou dekole epi retire lam fin vye a. Jete lam fin vye a yon fason ki an sekirite.
- Pozisyon Nouvo Lam: Aliyen lam ranplasman Klein Tools 50064 la ak fant lam ki sou kouto a. Asire w ke kwen koupe lam la fè fas nan bon direksyon pou koupe a.
- Fikse lam la: Mete vis kenbe a oswa angaje mekanis fiksasyon an pou kenbe nouvo lam la byen fèm nan plas li. Sere vis la byen sere, men pa sere l twòp.
- Fonksyonalite tès: Fèmen epi ouvri manch kouto a dousman plizyè fwa pou asire lam la antre epi lonje san pwoblèm epi li byen chita.
Figi 2: Close-up view Kouto Tiyo PVC ak Klik Klein Tools la avèk lam la byen enstale. Imaj la mete aksan sou pozisyon lam la nan mekanis kouto a.
Enstriksyon Operasyon
Yon fwa lam ranplasman an enstale, kouto tiyo a pare pou itilize. Toujou swiv pwosedi operasyon ki an sekirite yo.
- Kouto Louvri: Peze manch kouto tiyo a pou louvri machwè yo nèt epi retire lam la.
- Pozisyon Tiyo: Mete tiyo a pou koupe a nan machwè kouto a, asire w li pèpandikilè ak lam la pou yon koupe dwat. Mete tiyo a nan mak koupe ou vle a.
- Kòmanse Koupe: Peze manch yo ansanm dousman. Mekanis kranpon an ap angaje, sa ap fè lam la avanse nan tiyo a.
- Koupe konplè: Kontinye peze manch yo jiskaske tiyo a koupe nèt. Aksyon klike a pèmèt koupe kontwole ak piti piti.
- Tiyo lage: Yon fwa ou fin koupe a, lage manch yo. Lam la ap rantre, sa ap pèmèt ou retire tiyo ki koupe a.
Figi 3: Kouto Tiyo PVC ak Kliyan Klein Tools la an aksyon, k ap montre kijan lam la koupe yon tiyo. Imaj sa a montre bon pozisyonman pou yon koupe pwòp.
Antretyen
Bon antretyen pwolonje lavi lam ranplasman ou an epi asire pèfòmans koupe optimal.
- Netwayaj: Apre chak itilizasyon, siye lam la ak machwa kouto a pou retire tout ti moso tiyo oswa debri. Anjeneral, yon twal sèk sifi. Pou rezidi ki difisil pou itilize, ou ka itilize yon sòlvan dou, epi siye yo byen.
- Lubrifikasyon: Detanzantan, aplike yon ti kouch lwil machin sou pwen pivot yo ak mekanis kranpon kouto tiyo a pou asire yon operasyon ki san pwoblèm. Evite lwil la mete sou kwen koupe lam la.
- Enspeksyon: Enspekte lam la regilyèman pou wè si li gen siy itilizasyon, li pa mat, oswa li domaje. Yon lam ki pa mat ka lakòz koupe ki pa lis epi ogmante efò. Ranplase lam la si li montre anpil itilizasyon oswa domaj.
- Depo: Sere kouto tiyo a ak lam la rentre nan yon anviwònman sèk pou anpeche rouye epi pwoteje kwen koupe a.
Depanaj
Si ou rankontre pwoblèm ak lam ranplasman Klein Tools 50064 ou a oswa kouto tiyo a, konsidere pwoblèm ak solisyon komen sa yo:
| Pwoblèm | Kòz posib | Solisyon |
|---|---|---|
| Koupe ki graj oswa koupe an zig zag | Lam ki pa file oswa domaje; tiyo a pa byen plase. | Ranplase lam la. Asire w tiyo a pèpandikilè ak lam la. |
| Lam la pa avanse san pwoblèm | Debri nan mekanis lan; mank lubrifikasyon; mekanis klike a domaje. | Netwaye kouto a. Aplike lubrifyan sou pati k ap deplase yo. Si pwoblèm nan pèsiste, kouto a li menm ka bezwen sèvis oswa ranplasman. |
| Lam la pa rantre nèt | Debri k ap bloke retraksyon an; pwoblèm sous nan kouto a. | Netwaye kouto a byen. Asire w manch yo rale nèt pou lam la ka rantre. |
Espesifikasyon
| Atribi | Detay |
|---|---|
| Nimewo Modèl | 50064 |
| Zouti konpatib | Kouto Tiyo PVC ak Klik Klein Tools 1-1/4 pous (Nimewo Katalòg 50063) |
| Materyèl | Asye pur 5Cr15MoV |
| Konpatibilite tiyo | Tiyo PVC, CPVC, PEX Orè 40/80 |
| Pwa atik | 2.4 ons (apeprè) |
| Dimansyon pwodwi | 3.79 x 3.12 x 0.1 pous (apeprè) |
Garanti ak sipò
Pwodwi Klein Tools yo fabrike selon estanda kalite ak rezistans ki wo anpil. Pou enfòmasyon espesifik sou garanti a konsènan lam ranplasman Klein Tools 50064 la oswa kouto tiyo konpatib la, tanpri al gade dokiman garanti a ki vini ak acha pwodwi orijinal ou a oswa vizite sit entènèt ofisyèl Klein Tools la. websit.
Pou sipò teknik, kesyon sou pwodwi, oswa pou jwenn sant sèvis otorize, tanpri kontakte Klein Tools dirèkteman:
- Websit: www.kleintools.com
- Sèvis Kliyan: Gade nan websit la pou nimewo kontak ak lè ouvèti.
Lè w ap kontakte sipò a, tanpri gen nimewo modèl pwodwi w la (50064) ansanm ak tout enfòmasyon acha ki enpòtan yo pare.
