Manyèl Itilizatè Kontwolè Chaj Solè Anern 40A MPPT

1. Entwodiksyon

Mèsi paske ou te chwazi Kontwolè Chaj Solè Anern 40A MPPT la. Manyèl sa a bay enfòmasyon esansyèl pou operasyon aparèy ou an san danje epi efikas. Kontwolè chaj MPPT seri AN-MSC yo fèt pou chaj solè maksimòm pwen pouvwa, asire gwo efikasite ak transfè enèji optimal nan bank batri ou. Yo detekte otomatikman sistèm batri plon-asid 12V/24V epi yo ofri fonksyon predefini pou divès kalite batri, tankou batri jèl, inonde, ak sele. Konfigirasyon manyèl nesesè pou batri ityòm 24V.

Figi 1: Devan view Kontwolè Chaj Solè Anern MPPT la, ki montre ekran ak bouton li yo.

2. Karakteristik kle

• Segondè efikasite: Jiska 99% efikasite swiv pou chaj solè maksimòm pwen pouvwa.
• Otomatik Voltage Rekonesans: Detekte sistèm batri 12V/24V otomatikman.
• Konpatibilite plizyè batri: Sipòte pil plon-asid (sele, inonde, jèl) ak pil ityòm (24V ityòm mande pou konfigirasyon manyèl).
• Kouran chaj nominal: Disponib nan modèl 20A, 30A, ak 40A. Modèl sa a se 40A.
• Mòd kontwòl miltip: Gen ladan l mòd regilye, mòd kontwòl limyè, mòd kontwòl limyè ak tan, ak mòd kontwòl limyè ranvèse.
• Konsepsyon solid: Estrikti aliminyòm moule asire bon disipasyon chalè pou yon chaj kontinyèl ak ki estab.

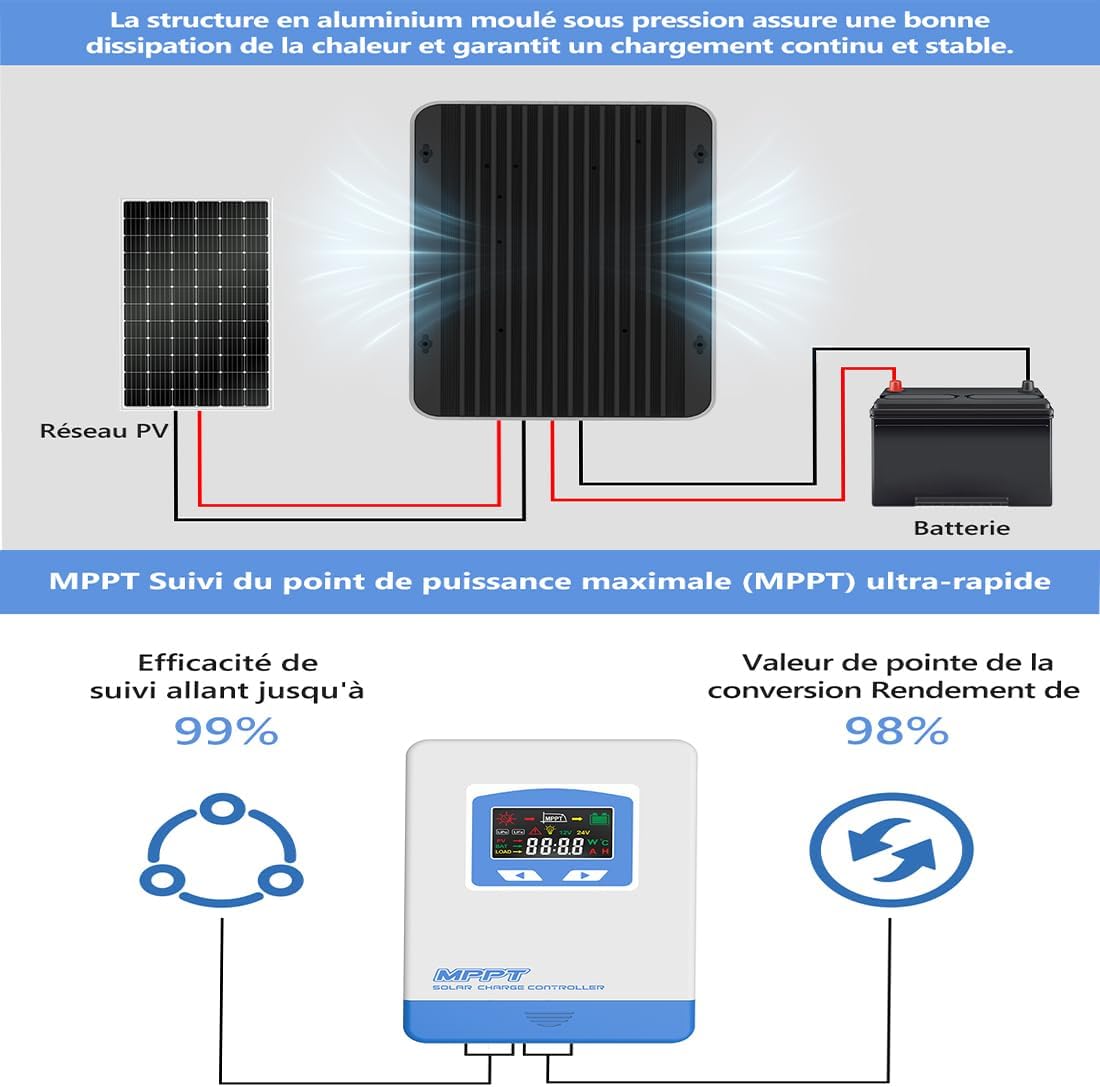

Figi 2: Dyagram ki mete aksan sou estrikti aliminyòm ki moule a pou disipasyon chalè epi ki mete aksan sou efikasite swiv MPPT ultra rapid la ki rive jiska 99% ak efikasite konvèsyon ki rive 98%.

3. Enstalasyon ak Enstalasyon

Bon enstalasyon enpòtan anpil pou operasyon san danje epi efikas kontwolè chaj solè ou a. Tanpri swiv etap sa yo ak anpil atansyon:

1. Prepare pou enstalasyon: Asire w tout konpozan yo prezan epi yo pa domaje. Dekonekte tout sous kouran ki egziste yo.
2. Konekte batri a: Premyèman, konekte batri a ak kontwolè chaj la. Asire w polarite ki kòrèk la (+ pou rive nan + ak - pou rive nan -). Kontwolè a ap detekte vòl batri a otomatikman.tage (12V oswa 24V).
3. Konekte panèl solè a: Apre sa, konekte panèl solè a(yo) ak kontwolè chaj la. Asire w polarite a kòrèk. Kontwolè a pral kòmanse chaje batri a.
4. Konekte chaj la (Si ou vle): Finalman, konekte chaj DC ou a nan tèminal chaj kontwolè a. Asire w polarite ki kòrèk la.

Nòt Sekirite Enpòtan: Toujou konekte batri a an premye epi dekonekte l an dènye. Si ou pa konekte byen, sa ka domaje kontwolè a.

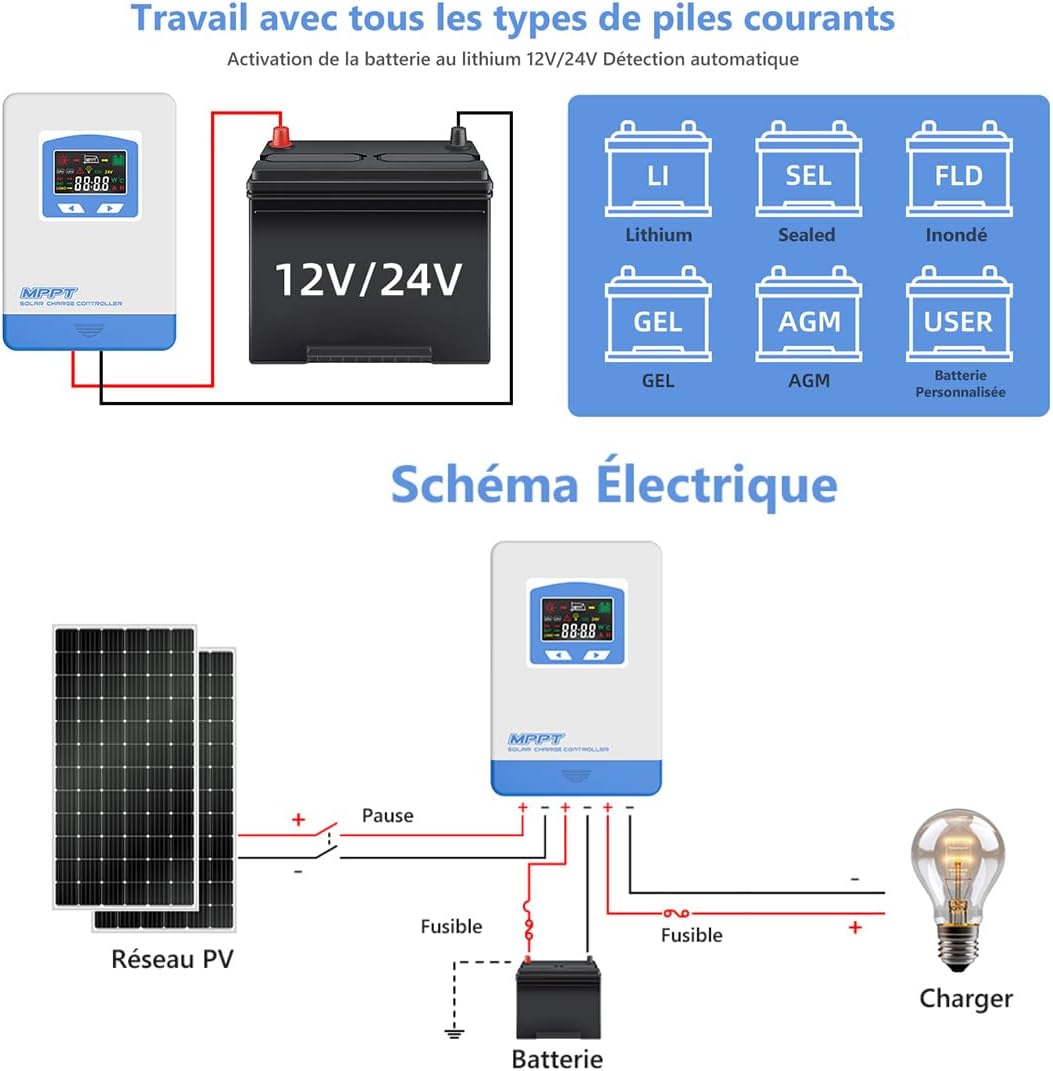

Figi 3: Dyagram fil elektrik detaye ki montre sekans koneksyon kòrèk pou panno solè yo, batri a, ak chaj la ak kontwolè chaj solè MPPT la. Remake byen fizib yo pou sekirite.

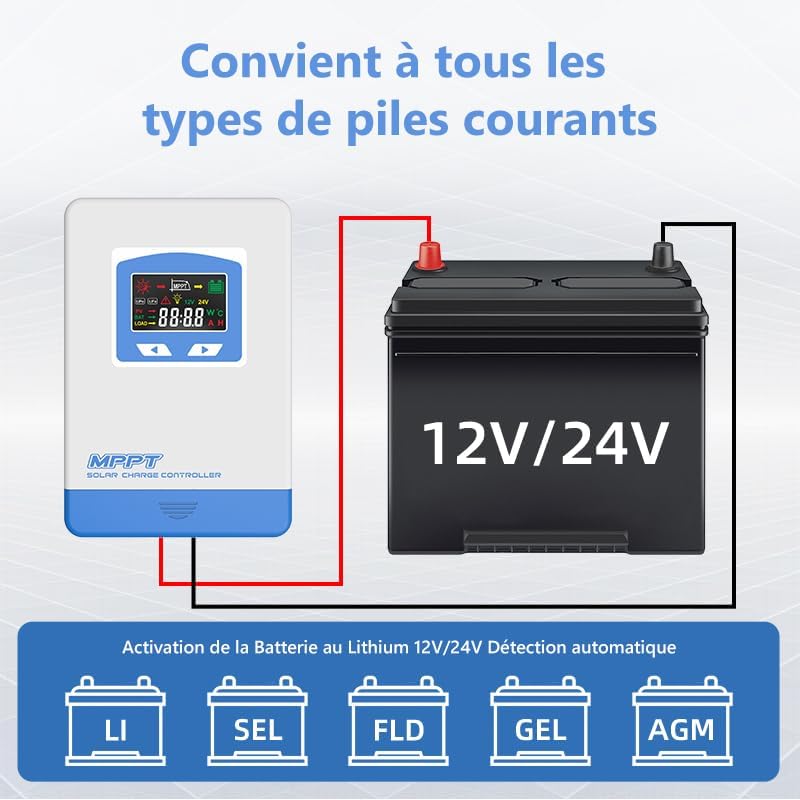

Figi 4: Dyagram ki montre konpatibilite kontwolè chaj solè a ak divès kalite pil, tankou pil ityòm, sele, inonde, jèl, ak AGM, ak deteksyon otomatik 12V/24V.

Figi 5: Ilistrasyon ki detaye karakteristik pwoteksyon kontwolè a, tankou pwoteksyon kont koneksyon panèl solè envès, koneksyon batri envès, survòls batri.tage, surcharge batri, ak twòp chaj.

4. Operasyon Enstriksyon

4.1 Entèfas ekspozisyon

Kontwolè a gen yon ekran klè ki montre plizyè paramèt operasyonèl ak endikatè estati. Gade imaj ki anba a pou yon deskripsyon detaye sou koòdone a ak ikòn yo.

Figi 6: Close-up view koòdone ekspozisyon kontwolè a ak yon tablo ki eksplike ikòn yo, eta yo (Lajounen/Lannwit, Ap chaje, Kapasite batri), ak fonksyon bouton yo (MENU, SET).

4.2 Fonksyon bouton

• Bouton MENI: Peze yon ti kras pou desann nan entèfas yo. Peze epi kenbe pandan 3 segonn pou antre nan pwochen entèfas la.
• SET bouton: Peze yon ti kras pou ale nan pwochen nivo a. Peze epi kenbe pandan 3 segonn pou sove paramèt yo epi sòti.

4.3 Mòd Fonksyònman

Kontwolè chaj la ofri kat mòd fonksyònman diferan, ou ka chwazi selon bezwen aplikasyon w lan. Paramèt defo a se operasyon 24 èdtan.

• LD1 (Mòd Nòmal): Chaj la fonksyone nòmalman epi ou ka limen oswa etenn li manyèlman.
• LD2 (Mòd Kontwòl Limyè): Chaj la limen otomatikman nan lè solèy kouche epi li etenn nan lè solèy leve.
• LD3 (Mòd Kontwòl Limyè ak Tan): Chaj la limen lè solèy kouche epi li fonksyone pandan yon sèten kantite èdtan anvan li etenn. Idantifikasyon otomatik fènwa ak limyè selon anviwònman lokal la.
• LD4 (Mòd Kontwòl Limyè Ranvèse): Chaj la limen otomatikman nan douvanjou epi li etenn nan lè solèy kouche.

Figi 7: Dyagram ki eksplike kat mòd operasyonèl yo: Mòd Nòmal (LD1), Mòd Kontwòl Limyè (LD2), Mòd Kontwòl Limyè ak Tan (LD3), ak Mòd Kontwòl Limyè Envès (LD4).

5. Antretyen

Pou asire lonjevite ak pèfòmans optimal Kontwolè Chaj Solè Anern MPPT ou a, li rekòmande pou fè antretyen regilye:

• Lapwòpte: Kenbe kontwolè a pwòp epi san pousyè ak debri. Sèvi ak yon twal sèk pou netwaye.
• Koneksyon: Tcheke tout koneksyon fil elektrik yo regilyèman pou asire yo byen sere epi byen fèm. Koneksyon ki lach ka lakòz surchof oswa pwoblèm pèfòmans.
• Vantilasyon: Asire w ke kontwolè a gen ase vantilasyon pou anpeche li chofe twòp. Pa bloke ouvèti vantilasyon yo.
• Kondisyon anviwònman: Evite ekspoze kontwolè a nan tanperati ekstrèm, limyè solèy dirèk, oswa imidite twòp.

NAN. Depanaj

Si ou rankontre pwoblèm ak kontwolè chaj solè ou a, konsidere etap debaz depanaj sa yo:

• Pa gen ekspozisyon/pouvwa: Tcheke koneksyon batri yo epi asire w batri a gen ase chaj. Verifye si fizib yo entak.
• Pa gen chaj: Tcheke koneksyon panèl solè yo epi asire w ke yo ap resevwa ase limyè solèy la. Verifye vòltaj panèl solè a.tage a nan ranje fonksyònman kontwolè a.
• Chaj la pa fonksyone: Tcheke koneksyon chaj yo epi asire w chaj la pa depase kouran nominal kontwolè a. Verifye si mòd fonksyònman ki chwazi a apwopriye.
• Kòd erè: Gade seksyon entèfas ekspozisyon an (Figi 6) pou eksplikasyon sou nenpòt ikon oswa kòd erè ki parèt.

Pou pwoblèm ki pèsiste, tanpri kontakte sèvis kliyan Anern oswa vandè ou a pou asistans.

7. Espesifikasyon

8. Garanti ak sipò

Pou plis enfòmasyon konsènan garanti a, sipò teknik, oswa sèvis, tanpri al gade dokiman ki vini ak acha ou a oswa kontakte vandè/manifakti a dirèkteman. Ou ka vizite magazen ofisyèl Anern sou Amazon pou plis detay: Magazen Anern.

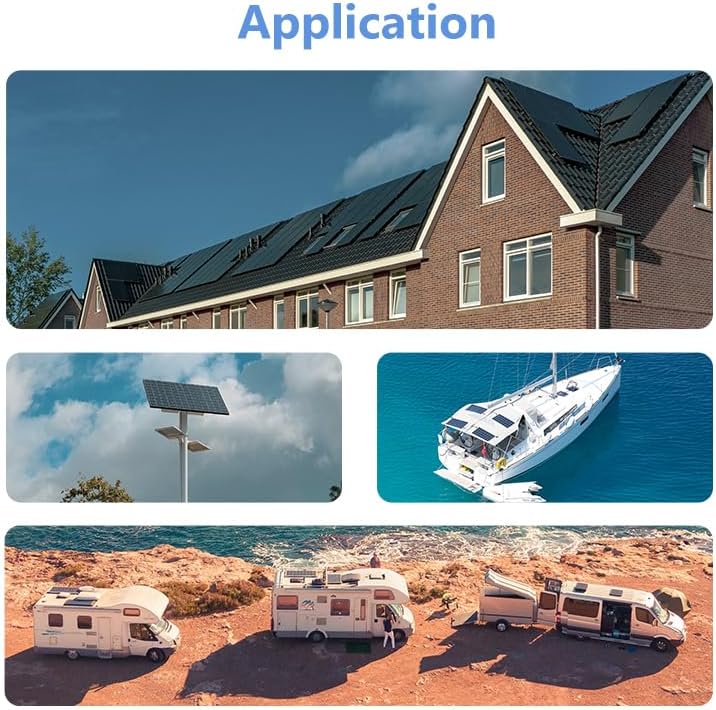

Figi 8: EgzampKèk aplikasyon tipik pou kontwolè chaj solè a, tankou sistèm solè rezidansyèl, ekleraj lari, RV, ak itilizasyon marin.
