1. Pwodwi souview
Val ekspansyon tèmostat Danfoss TR6 la fèt pou kontwole avèk presizyon koule febrifuj nan sistèm èkondisyone split ak kanal (rezidansyèl) ak komèsyal lejè. Konsepsyon ermetik li a ak konstriksyon solid li asire fyab ak pèfòmans alontèm.
Figi 1: Twous Valv Ekspansyon Tèmostatik Danfoss TR6 TXV a, ki montre kò an kwiv li, tib kapilè a, ak anpoul deteksyon an.
Karakteristik kle:
- Dire lavi dyafram pwolonje: Reyalize atravè yon eleman pouvwa entegre soude ak lazè.
- Tolerans presyon ki wo: Tolerans eksepsyonèl pou presyon ki wo ak operasyonèl.
- Rezistans korozyon: Rezistans eksepsyonèl pou pèfòmans dirab.
- Konsepsyon ki fèmen ermetikman: Fabrike ak teknoloji dènye kri pou fyab.
- Konpatibilite R410A: Konpatib ak tout frijidè fliyore, tankou R410A.
- Konstriksyon solid: Li gen yon kò an kwiv bourade a cho ak yon eleman pouvwa an asye pur.
- Konsepsyon pò balanse: Minimize enpak varyasyon presyon kondansasyon yo.
- Valv Tcheke Entegre: Esansyèl pou aplikasyon ponp chalè.
- Chaj anpoul anti-lachas: Optimize pou bezwen èkondisyone rezidansyèl yo.
- Koneksyon Bimetal: Pèmèt soudaj fasil e rapid san bezwen twal mouye oswa pens pou frijidè.
- Konsepsyon kontra enfòmèl ant: Ti dimansyon ak konstriksyon lejè.
Figi 2: Seksyon kwa view nan Danfoss TR6 TXV la, mete aksan sou konpozan entèn yo tankou tèt pouvwa hermetik la, chaj anti-chaj, tib kapilè asye pur solid, ak valv chèk entegre.
2. Enstalasyon ak Enstalasyon
Twous Danfoss TR6 la gen ladan tout konpozan nesesè pou enstalasyon an. Li rekòmande pou yon teknisyen HVAC kalifye fè yon enstalasyon pwofesyonèl pou asire bon fonksyonman ak entegrite sistèm nan.
Eleman ki enkli:
- TR6 Valv ekspansyon tèmostatik
- 1 konektè Aeroquip fi 5/8 pous
- 1 konektè Chatleff fi 3/4 pous
- 1 konektè Flare 3/8 pous
- Tep izolasyon
- Anpoul braslè
- Enstriksyon enstalasyon (detaye nan manyèl sa a)
Gid Jeneral Enstalasyon:
- Preparasyon sistèm: Asire w ke sistèm HVAC a pa gen presyon epi li izole anvan ou kòmanse enstalasyon an.
- Koneksyon: Konekte valv la ak evaporatè a avèk ekipman apwopriye yo (aeroquip, chatleff, oubyen flare) ki vini nan twous la. Koneksyon bimetal yo pèmèt soudaj san transfè chalè twòp.
- Plasman Anpoul: Fèmen anpoul deteksyon an byen sou liy aspirasyon an avèk braslè anpoul la ak tep izolan an. Bon plasman anpoul la enpòtan anpil pou yon kontwòl surchof ki egzak.
- Liy Egalizasyon: Konekte liy egalizasyon ekstèn lan (si sa aplikab) ak liy aspirasyon an.
- Leak Tcheke: Apre enstalasyon an, fè yon tès konplè pou wè si tout koneksyon yo pa koule.
- Evakyasyon Sistèm ak Chaje: Evakye sistèm nan pou retire materyèl ki pa kondansab yo ak imidite, apresa chaje l ak febrifuj ki kòrèk la (R410A).
- Ajisteman surchof: Valv la gen yon surchof reglabl. Se yon teknisyen kalifye ki ta dwe fè ajisteman yo selon egzijans sistèm lan.

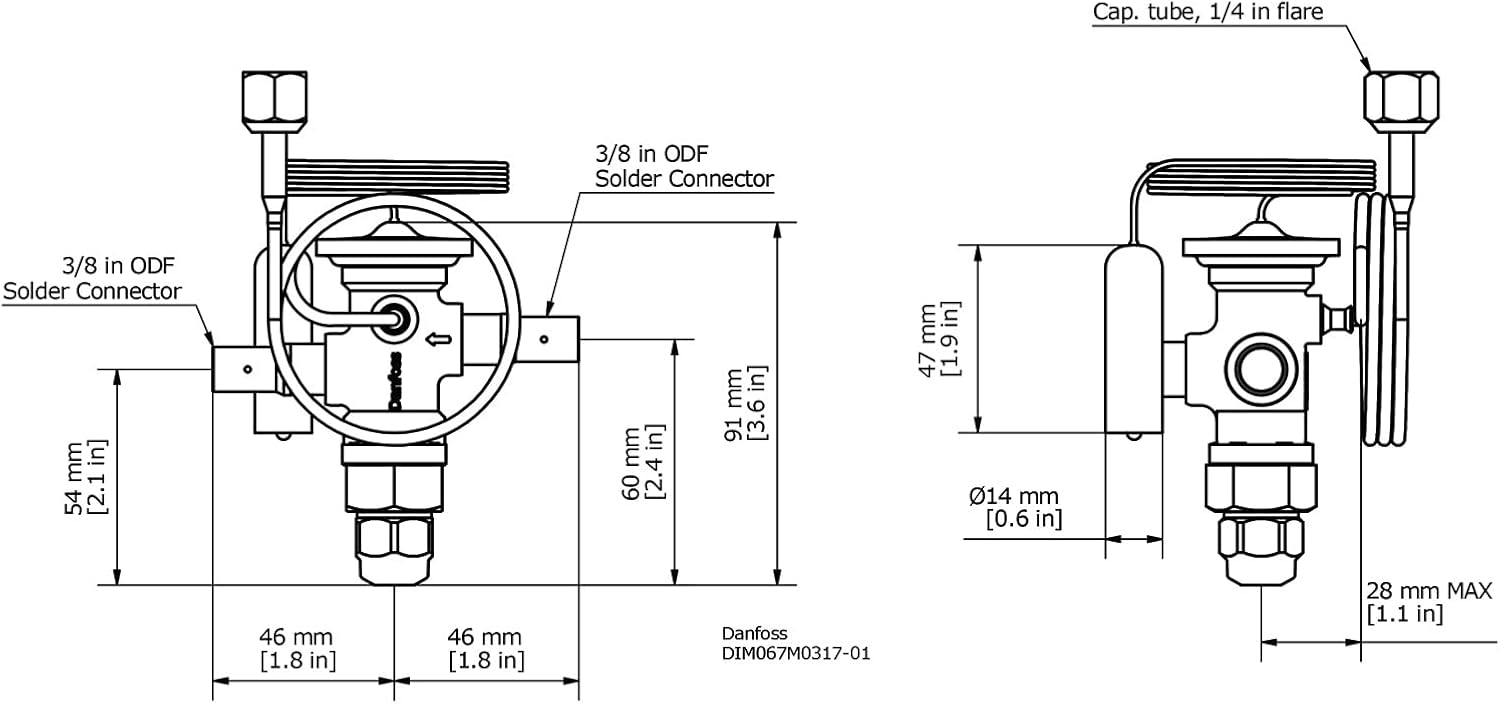

Figi 3: Desen teknik ki montre dimansyon Danfoss TR6 TXV an milimèt ak pous.
Dyagram Entegrasyon Sistèm:
Figi 4: Dyagram yon sistèm èkondisyone tradisyonèl (refwadisman sèlman) ki montre plasman valv TR6 la (A) ki kontwole enjeksyon likid nan yon sèl direksyon.
Figi 5: Dyagram yon sistèm èkondisyone/ponp chalè tradisyonèl ak de valv TR6 (C ak G), ki montre fonksyon yo nan mòd refwadisman ak chofaj ak valv antiretou entegre.
Figi 6: Dyagram yon sistèm èkondisyone/ponp chalè senplifye (bi-flow) ki itilize yon sèl valv TR6 (C) san yon valv anti-retou entèn, pou kontwole enjeksyon likid nan toude direksyon yo.
Figi 7: Desen teknik detaye sou Danfoss TR6 TXV a, ki montre divès dimansyon ak pwen koneksyon.
Figi 8: Izometrik view nan Danfoss TR6 TXV a, bay yon pèspektiv twa dimansyon nan valv la ak konpozan li yo.
3. Prensip Operasyon yo
Valv ekspansyon tèmostatik Danfoss TR6 la kontwole koule likid frijidè a nan evaporatè a dapre surchof vapè frijidè a k ap kite evaporatè a. Anpoul deteksyon an, ki tache ak liy aspirasyon an, kontwole tanperati frijidè a. Chanjman nan tanperati sa a lakòz chaj ki nan anpoul la elaji oswa kontra, ki an vire ouvri oswa fèmen orifis valv la, kenbe surchof optimal la epi asire fonksyònman efikas sistèm nan.
Desen pò balanse a minimize enfliyans varyasyon presyon kondansasyon sou fonksyònman valv la, sa ki bay yon kontwòl ki estab. Pou aplikasyon ponp chalè, valv anti-retou entegre a pèmèt refrijeran an koule nan yon direksyon pandan l ap anpeche l koule nan direksyon opoze a, sa ki asire bon fonksyònman pandan sik chofaj ak refwadisman yo.
4. Antretyen
Danfoss TR6 TXV a fèt pou operasyon alontèm san antretyen gras a konstriksyon solid ak byen fèmen li. Antretyen regilye sistèm HVAC a an jeneral, ki gen ladan chanjman filtè ak netwayaj bobin, ap kontribye nan lonjevite ak efikasite valv ekspansyon an.
- Enspeksyon peryodik: Chak ane, enspekte valv la ak koneksyon li yo pou nenpòt siy flit oswa domaj fizik.
- Verifikasyon surchof: Verifye paramèt surchof sistèm nan regilyèman. Se sèlman yon teknisyen HVAC sètifye ki ta dwe fè ajisteman yo.
- Lapwòpte: Asire w ke anpoul deteksyon an ak seksyon liy aspirasyon kote li konekte a pwòp epi san debri pou pèmèt yon deteksyon tanperati ki egzak.
NAN. Depanaj
Depanaj pwoblèm ki gen rapò ak valv ekspansyon an anjeneral enplike dyagnostik pwoblèm koule febrifuj oswa surchof ki pa kòrèk. Toujou konsilte yon teknisyen HVAC kalifye pou dyagnostik ak reparasyon.
Sentòm komen ak kòz potansyèl yo:
- Evaporatè ki twò cho / ki pa gen anpil enèji:
Kòz potansyèl: Chaj febrifuj ki pa ase, liy likid ki bloke, filtè seche rad bouche, anpoul deteksyon ki mal enstale oswa ki pèdi chaj, orifis valv la twò piti, oswa liy egalizasyon ekstèn ki bloke. - Evaporatè ki gen yon chalè ki ba / ki inonde:
Kòz potansyèl: Twòp chaj febrifuj, anpoul deteksyon an mal enstale oswa ki pa fè bon kontak, orifis valv la twò gwo, oswa flit entèn nan valv la. - Lachas (Surchalè ki varye):
Kòz potansyèl: Valv ki pa byen gwosè, chaj anpoul ki pa kòrèk, move kontak anpoul, oswa chanjman chaj rapid. Chaj anpoul anti-chase nan TR6 la fèt pou minimize sa.
Pou pwoblèm konplèks, li rekòmande pou itilize zouti dyagnostik tankou kalib presyon ak sond tanperati pou evalye pèfòmans sistèm nan avèk presizyon epi idantifye kòz prensipal la.
6. Espesifikasyon
| Spesifikasyon | Valè |
|---|---|
| Mak | Danfoss |
| Nimewo Modèl | 067L5955 |
| Materyèl | Nerjaveèi asye, kwiv |
| Dimansyon atik (L x W x H) | 2.75 x 3.5 x 2.5 pous |
| Pwa atik | 1.45 liv (0.53 kg) |
| Gwosè Koneksyon Antre | 3/8 pous |
| Kalite Koneksyon Inlet | Dyamèt Eksteryè Elvase (ODF) |
| Gwosè Koneksyon Outlet | 3/8 pous |
| Kalite Koneksyon Outlet | Flare |
| Maksimòm Presyon Fonksyònman | 49 bar |
| Kantite pò | 2 |
| Kapasite Orifis | 3 TR (10.50 kW) |
| Refrijeran konpatib | R410A |
| Anviwònman faktori | 10.22 bar / 133.5 psig |
| Ranje Tanperati (MIN) | -10 degre Sèlsiyis / 15 degre Farennayt |
| Ranje Tanperati (MAX) | 15 degre Sèlsiyis / 60 degre Farennayt |
| Reglabl | Wi |
| Tcheke Valv | Wi (Integral) |
| Longè Tib Kapilè | 800mm / 31.5in |
7. Garanti ak sipò
Enfòmasyon sou garanti pou Twous Valv Ekspansyon Tèmostatik Danfoss TR6 TXV la anjeneral bay pa manifakti a, Danfoss, oswa vandè otorize a nan moman acha a. Tanpri gade dokiman acha ou a oswa kontakte vandè a pou tèm ak kondisyon garanti espesifik yo.
Pou sipò teknik, asistans enstalasyon, oswa plis enfòmasyon sou pwodwi a, tanpri kontakte Danfoss dirèkteman oswa konsilte reprezantan ofisyèl yo. websit. Danfoss ofri tou Aplikasyon Coolselector®2 la, yon lojisyèl kalkil ak seleksyon avanse, ki ka ede w chwazi konpozan Danfoss ki apwopriye pou sistèm HVAC ou a.
