1. Entwodiksyon
OMRON D4GS-NK1 a se yon switch pòt sekirite mens ki fèt pou kontwole eta ouvèti/fèmen pòt sekirite, baryè ak kouvèti sou machin yo. Li jwe yon wòl enpòtan nan asire sekirite operatè a lè li anpeche machin nan fonksyone lè yon baryè pwoteksyon pa byen fèmen. Manyèl sa a bay enfòmasyon esansyèl pou enstalasyon, operasyon ak antretyen switch D4GS-NK1 la ki an sekirite epi ki kòrèk.
Figi 1: Entèriptè pòt sekirite mens OMRON D4GS-NK1. Imaj sa a montre konsepsyon kontra enfòmèl ant entèriptè pòt sekirite a, ak kò metalik li ak de pwen montaj ak bag wouj.
2. Enfòmasyon sou Sekirite
Li epi konprann tout enstriksyon yo anvan ou enstale, opere, oswa fè antretyen sou switch D4GS-NK1 la. Si ou pa swiv enstriksyon sa yo, ou ka blese gravman oswa mouri, epi domaje ekipman yo.
- Pèsonèl ki kalifye sèlman: Se sèlman pèsonèl kalifye ak otorize ki abitye ak fil elektrik ak estanda sekirite ki ta dwe fè enstalasyon ak antretyen.
- Dekonekte pouvwa: Toujou dekonekte tout kouran ki nan machin nan anvan ou fè nenpòt enstalasyon, fil elektrik oswa antretyen.
- Fil elektrik apwopriye: Asire w ke tout fil elektrik yo kòrèk epi byen sere dapre kòd elektrik lokal yo ak dyagram fil elektrik yo bay la.
- Itilizasyon entansyonèl: Sèvi ak pwodui sa a sèlman pou objektif li te ye a, kòm yon switch pòt sekirite. Pa modifye switch la oswa sèvi ak li pou aplikasyon ki pa nan klasifikasyon espesifye li yo.
- Enspeksyon regilye: Enspekte switch la ak fil elektrik li yo detanzantan pou wè si gen domaj oswa itilizasyon. Ranplase konpozan ki domaje yo imedyatman.
3. Enstalasyon ak Enstalasyon
Bon enstalasyon enpòtan anpil pou bon fonksyònman switch pòt sekirite a.
3.1 Montaj
- Idantifye yon bon kote pou monte sou ankadreman machin nan ak gad/pòt mobil lan, epi asire bon aliyman ant kò switch la ak aktuatè li a.
- Monte kò switch la byen fèm avèk eleman fikse ki apwopriye yo. Gade desen dimansyonèl la pou espesifikasyon twou montaj yo.
- Monte aktuatè a (si li separe) sou gad/pòt mobil lan pou l angaje ak kò switch la lè gad la fèmen. Asire w ke aktuatè a antre nan switch la kòrèkteman e nèt.
- Verifye ke switch la fonksyone byen sou tout ranje mouvman pòt la.

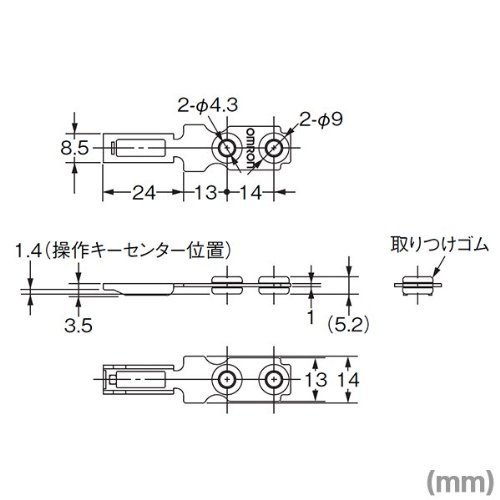

Figi 2: Desen dimansyon OMRON D4GS-NK1 la. Dyagram sa a bay mezi presi an milimèt pou montaj ak entegrasyon, ki gen ladan dyamèt twou ak dimansyon jeneral yo.
3.2 fil elektrik
- Konekte tèminal switch yo ak sikwi sekirite machin nan dapre dyagram fil elektrik manifakti machin nan ak estanda sekirite ki enpòtan yo.
- Asire w tout koneksyon yo byen sere epi byen fèm. D4GS-NK1 a itilize tèminal vis pou fil elektrik yo.
- Verifye polarite ak volim ki kòrèk latagekipman pou.
4. Operasyon Enstriksyon
OMRON D4GS-NK1 la fonksyone kòm yon switch limit, li detekte prezans oswa absans aktuatè li a. Lè pòt sekirite a fèmen, aktuatè a angaje switch la, sa ki pèmèt machin nan fonksyone. Lè pòt sekirite a louvri, aktuatè a dekonekte, sa ki lakòz switch la louvri kontak sekirite li yo epi sispann operasyon machin nan.
4.1 Verifikasyon Fonksyonèl
- Avèk machin nan limen (men nan yon eta ki an sekirite, ki pa ap fonksyone), fèmen pòt sekirite a epi asire w sikwi sekirite machin nan endike yon kondisyon 'an sekirite'.
- Louvri pòt sekirite a dousman. Sikwi sekirite machin nan ta dwe imedyatman endike yon kondisyon 'danjere', anpeche oswa kanpe operasyon machin nan.
- Repete tès sa a detanzantan kòm yon pati nan pwotokòl sekirite machin ou an.
5. Antretyen
Antretyen regilye asire lonjevite ak fonksyònman serye switch pòt sekirite a.
- Enspeksyon vizyèl: Tcheke kò switch la, aktuatè a, ak fil elektrik la detanzantan pou nenpòt siy domaj fizik, korozyon, oswa twòp itilizasyon.
- Netwayaj: Kenbe switch la pwòp de pousyè, salte, ak debri. Sèvi ak yon twal mou epi sèk pou netwaye. Evite itilize pwodui chimik ki agresif oswa materyèl abrazif.
- Tcheke Koneksyon: Asire w tout tèminal vis yo byen sere epi fil yo byen konekte. Koneksyon ki lach ka lakòz operasyon an pa rive souvan oswa li ka echwe.
- Aliyman Aktuatè: Verifye ke aktuatè a byen aliyen ak pwen antre switch la. Move aliyman ka lakòz usure twò bonè oswa fonksyònman ki pa fyab.
NAN. Depanaj
Si switch pòt sekirite a pa fonksyone jan yo te prevwa a, fè verifikasyon debaz sa yo:
- Chanjman an pa aktive:
- Tcheke pou wè si aktuatè a byen aliyen ak switch la.
- Asire w ke aktuateur a angaje switch la nèt lè pòt la fèmen.
- Enspekte switch la pou wè si li pa gen domaj fizik.
- Operasyon tanzantan:
- Verifye tout koneksyon fil yo byen fèm epi yo pa gen korozyon.
- Tcheke pou wè si gen twòp vibrasyon ki ta ka afekte angajman switch la.
- Pa gen kouran pou chanje:
- Konfime sikwi sekirite a gen kouran.
- Tcheke fizib yo oswa disjonktè yo nan panèl kontwòl la.
Si pwoblèm yo pèsiste apre ou fin fè verifikasyon sa yo, konsilte yon teknisyen kalifye oswa kontakte sipò Omron.
7. Espesifikasyon
| Karakteristik | Detay |
|---|---|
| Nimewo Modèl | D4GS-NK1 |
| Dimansyon pwodwi | 3.94 x 7.87 x 11.81 pous; 0.32 ons |
| Mòd operasyon | Manyèl |
| Kalite Connector | Vis |
| Tèminal | Vis |
| Kalite Awondisman | 1-fason |
| Kalite actuator | Pouse bouton |
| Kontakte Materyèl | Kwiv |
| Rating Pwoteksyon Entènasyonal | IP00 |
| Kantite Pozisyon | 1 |
| Manifakti | OMRON |
8. Garanti ak sipò
Pwodui OMRON sa a sijè a règleman pou retounen pwodwi vandè a, ki anjeneral gen ladan yon peryòd ranbousman/ranplasman 30 jou apati dat acha a. Pou plis detay sou garanti a, tanpri al gade kondisyon jeneral kote ou te achte pwodwi a.
Pou sipò teknik, kesyon sou pwodwi, oswa plis asistans, tanpri vizite sit entènèt ofisyèl Omron an. websit la oubyen kontakte distribitè Omron lokal ou a. Ou kapab jwenn plis enfòmasyon tou sou Magazen Omron sou Amazon.
