Manyèl Itilizatè ALPINE SWE-1080 Konpak Subwoofer Alimante

1. Entwodiksyon

Alpine SWE-1080 la se yon subwoofer kontra enfòmèl ant 20 cm (8 pous) ki mache ak pouvwa, ki fèt pou amelyore repons bas sistèm odyo machin ou an. Li gen yon entegre... ampLimyè a, inite sa a senplifye enstalasyon an pandan l ap bay yon son ba frekans pwisan ak klè. Chasi aliminyòm solid li a ki fèt ak mwazi moule asire rezistans ak pèfòmans son optimal. Manyèl sa a bay enfòmasyon esansyèl pou itilizasyon an sekirite epi efikas subwoofer SWE-1080 ou a.

Alpine SWE-1080 Subwoofer Konpak ki Alimante

Figi 1.1: Alpine SWE-1080 Compact Powered Subwoofer. Imaj sa a montre imaj anwo-anba a. view nan inite subwoofer kontra enfòmèl ant lan, mete aksan sou griy pwoteksyon li ak logo Alpine la.

2. Enfòmasyon sou Sekirite

Tanpri li tout enstriksyon sekirite yo ak anpil atansyon anvan ou enstale epi itilize SWE-1080 la. Si ou pa swiv enstriksyon sa yo, ou ka blese gravman oswa domaje pwodwi a oswa machin nan.

Enstalasyon pwofesyonèl rekòmande: Pou pi bon pèfòmans ak sekirite, li rekòmande pou yon pwofesyonèl kalifye enstale pwodui sa a.
Sous pouvwa: Konekte aparèy la sèlman ak yon sistèm elektrik machin ki gen yon plòg negatif 12V DC.
Fil elektrik: Asire w tout fil elektrik yo byen konekte epi byen izole pou anpeche kous kout. Sèvi ak fil elektrik ki gen bon kalib jan sa espesifye nan seksyon enstalasyon an.
Kote montaj: Monte subwoofer la nan yon kote ki pa bloke kondwi a, ki pa entèfere ak èrbag yo, oswa ki pa bloke kontwòl machin nan. Asire w ke li byen fikse pou anpeche l deplase pandan w ap kondui.
Tanperati ak imidite: Evite ekspoze aparèy la nan tanperati ekstrèm, limyè solèy dirèk, oswa imidite twòp.
Vantilasyon: Asire w ke gen ase vantilasyon toutotou aparèy la pou anpeche l chofe twòp. Pa bloke okenn ouvèti vantilasyon.

3. Pake kontni

Verifye ke tout atik ki nan lis anba a yo enkli nan pakè ou a:

Inite Subwoofer Alpine SWE-1080 ki mache ak pouvwa
Kontwòl remote filaire ak kab
Fil elektrik (ak pòt-fizib)
RCA Antre Kab
Nivo Oratè Antre Harnais
Sipò Montaj (4 moso)
Vis pou monte (divès gwosè)

Figi 3.1: Pwodui ki enkli yo. Imaj sa a montre tout konpozan ki tipikman enkli ak Alpine SWE-1080 la, tankou fil elektrik yo, kontwòl remote la, kab RCA a, ak pyès ki nan konpitè pou monte yo.

4. Enstalasyon ak Enstalasyon

Bon enstalasyon enpòtan anpil pou pèfòmans ak lonjevite subwoofer ou a. Gade dyagram yo pou plis detay sou koneksyon.

4.1 Koneksyon fil elektrik

Pouvwa (BAT+): Konekte fil jòn ki soti nan ekipaj kouran an dirèkteman nan tèminal pozitif batri machin nan. Asire w ke gen yon fizib anliy (yo bay la) ki enstale toupre batri a.
Tè (GND): Konekte fil nwa ki soti nan ekipaj elektrik la ak yon sifas metal pwòp ki pa pentire sou chasi machin nan. Asire w ke koneksyon elektrik la bon.
Aktivite a distans (REM): Konekte fil ble ki soti nan ekipaj kouran an ak sòti limen a distans inite prensipal ou a. Fil sa a bay siyal pou subwoofer la limen epi etenn ansanm ak sistèm odyo ou a.
Antre odyo:
- Antre RCA: Si inite prensipal ou a gen pre-out RCA, konekte kab RCA ki vini ak li a soti nan subwoofer inite prensipal la oswa sòti plen-ranje yo nan priz antre RCA yo sou SWE-1080 la.
- Antre Nivo Oratè: Si inite prensipal ou a pa gen pre-out RCA, sèvi ak ekipaj antre nivo oratè ki vini ak aparèy la. Konekte fil oratè yo ki soti nan sòti oratè inite prensipal ou a ak fil ki koresponn yo sou ekipaj la, answit branche ekipaj la nan SWE-1080 la.
Kontwòl Remote: Branche kab kontwòl remote la nan pò espesyal ki sou inite subwoofer la.

Figi 4.1: Koneksyon Fil elektrik ak Kontwòl. Dyagram sa a montre divès pò antre ak sòti sou Alpine SWE-1080 la, ki gen ladan pouvwa, tè, kontwòl remote, antre RCA, ak koneksyon kontwòl remote la.

Figi 4.2: Entegre Amplaviyè Avantage. Imaj sa a konpare entegre SWE-1080 la ampkonsepsyon lifyè ak yon konfigirasyon tradisyonèl ki mande yon separe amplifier, mete aksan sou avantaj fil elektrik senplifye ak ekonomize espas.

4.2 Montaj

Konsepsyon kontra enfòmèl ant SWE-1080 la pèmèt opsyon montaj fleksib, tankou anba yon chèz oswa nan kòf la. Sèvi ak sipò ak vis montaj yo bay yo pou byen fikse aparèy la sou yon sifas ki estab nan machin ou.

Enstalasyon anba syèj Alpine SWE-1080 Example

Figi 4.3: Enstalasyon anba chèz ExampImaj sa a montre Alpine SWE-1080 la enstale diskrètman anba yon chèz machin, sa ki demontre gwosè kontra enfòmèl ant li ak plasman apwopriye li pou yon dispèsyon son optimal.

5. Operasyon Enstriksyon

Kontwòl remote filaire a bay aksè pratik nan paramèt kle yo pou optimize pèfòmans subwoofer ou a.

Figi 5.1: Kontwòl Remot Filaire. Imaj sa a montre inite kontwòl remote filaire a, li montre divès bouton ak bouton ajisteman li yo pou gen, filtè low-pass, ak faz.

5.1 Fonksyon kontwòl Remote

PWOGWAM (MIN/MAX): Bouton sa a ajiste nivo pwodiksyon jeneral subwoofer la. Kòmanse ak gen an nan minimòm epi ogmante li dousman jiskaske bas la byen melanje ak oratè prensipal ou yo san distòsyon.
FILTÈ LP (50Hz/100Hz): Bouton sa a kontwole frekans kwazman ki pase ba a. Li filtre frekans ki pi wo pase pwen fiks la, pou asire ke se sèlman frekans ki ba yo ki voye nan subwoofer la. Ajiste sa a pou melanje byen ak oratè prensipal ou yo. Yon pwen depa komen se alantou 80Hz.
FAZ (NÒMAL/REV): Chanjman sa a pèmèt ou chanje faz pwodiksyon subwoofer la (0° oswa 180°). Ajiste paramèt sa a pou jwenn pi bon enpak bas ak entegrasyon ak oratè prensipal ou yo. Koute sistèm ou an epi chwazi faz ki bay bas ki pi enpaktif ak ki pi byen kowèzan an.

6. Antretyen

Alpine SWE-1080 la fèt pou dire lontan epi li mande minimòm antretyen.

Netwayaj: Sèvi ak yon twal mou epi sèk pou siye aparèy la. Pa sèvi ak pwodui netwayaj abrazif, solvan, oswa imidite twòp.
Vantilasyon: Tcheke detanzantan ke ouvèti vantilasyon yo pa gen pousyè ak debri pou asire bon disipasyon chalè a.
Koneksyon: Asire w tout koneksyon fil yo rete byen fèm. Koneksyon ki lach ka lakòz move pèfòmans oswa domaj.

NAN. Depanaj

Si w gen pwoblèm ak SWE-1080 ou a, gade pwoblèm ak solisyon komen sa yo:

Pwoblèm	Kòz posib	Solisyon
Pa gen kouran / Aparèy la pa limen	Kònen fuse Koneksyon kouran oswa koneksyon tè ki lach Fil demaraj a distans lan pa konekte oswa pa gen siyal	Tcheke epi ranplase fizib la si sa nesesè Verifye tout koneksyon pouvwa ak tè yo byen fèm Asire w ke fil kontwòl remote la konekte ak yon sous 12V ki soti nan inite prensipal la.
Pa gen Son	Pa gen siyal antre odyo Gen twò ba Frekans kwazman an twò ba	Tcheke koneksyon antre RCA oswa nivo oratè yo Ogmante bouton GAIN sou kontwòl remote la Ajiste bouton LP FILTER la sou yon frekans ki pi wo
Son defòme	Gen twòp ki twò wo Siyal Antre twò fò Anviwònman faz ki pa kòrèk	Diminye bouton GAIN lan Diminye volim nan inite tèt la Chanje bouton PHASE la pou wè kilès ki sonnen pi byen.

Si pwoblèm nan pèsiste apre ou fin eseye solisyon sa yo, tanpri kontakte sèvis kliyan Alpine oswa konsesyonè otorize ou a.

8. Espesifikasyon

Espesifikasyon teknik detaye pou Alpine SWE-1080 la:

Karakteristik	Spesifikasyon
Non modèl	SWE-1080
Kalite Oratè	Subwoofer
Gwosè Oratè	20 cm (8 pous)
Rated D' pouvwa	100 Watts
Oratè maksimòm pwodiksyon pouvwa	160 Watts
Bann Frekans	30Hz - 160Hz
Karakteristik espesyal	AmpLifter entegre, Ranfòsman Bass
Pwa atik	6.09 kilogram (13.4 liv)
Dimansyon pwodwi (L x W x H)	9.06 x 13.39 x 3.07 pous
Metòd kontwòl	Wired Remote Control
Sous pouvwa	Fil elektrik (12V DC)

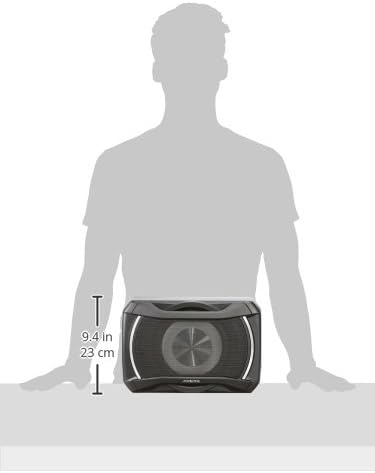

Figi 8.1: Dimansyon pwodwi a. Imaj sa a bay yon reprezantasyon vizyèl dimansyon Alpine SWE-1080 la, ki endike longè ak lajè li pou planifikasyon enstalasyon an.

9. Garanti ak sipò

Pou enfòmasyon sou garanti a ak sipò kliyan, tanpri gade kat garanti ki vini ak pwodwi a oswa vizite sit entènèt ofisyèl Alpine lan. websit la. Kenbe prèv acha ou a pou nenpòt reklamasyon garanti.

Ou kapab vizite magazen Alpine sou Amazon tou pou plis enfòmasyon sou pwodwi a ak sipò: Magazen Alpin
