MEAN WELL DR-60-24
Manyèl Itilizatè Alimantasyon Din-Rail Mean Well DR-60-24
Modèl: DR-60-24
1. Entwodiksyon
Manyèl sa a bay enfòmasyon esansyèl pou operasyon an sekirite epi efikas ekipman pouvwa Mean Well DR-60-24 DIN-Rail ou a. DR-60-24 la se yon ekipman pouvwa 24 Vòlt, 2.5 Amp, Alimantasyon 60 wat ki fèt pou monte sou ray DIN. Li gen yon vòltaj antretagRanje a soti nan 85 a 264 VAC epi li apwopriye pou divès aplikasyon endistriyèl.
Tanpri li manyèl sa a byen anvan enstalasyon ak itilizasyon, epi konsève li pou referans pita.
2. Enfòmasyon sou Sekirite
AVÈTISMAN: Risk pou chòk elektrik. Pa ouvri aparèy la. Konfye tout antretyen bay pèsonèl kalifye.
- Aparèy sa a fèt pou itilize andedan kay la sèlman.
- Enstale aparèy la sèlman nan yon anviwònman ki pwoteje, ki pa gen twòp imidite, pousyè ak tanperati ekstrèm.
- Asire bon baz pou anpeche danje elektrik.
- Dekonekte kouran an anvan ou fè nenpòt enstalasyon, antretyen oswa depanaj.
- Pa depase vol D' espesifyetage ak evalyasyon kouran pwodiksyon.
- Asire w ke gen ase vantilasyon toutotou ekipman pou pouvwa a pou anpeche li chofe twòp.
3. Pwodwi souview
Mean Well DR-60-24 la se yon ekipman pouvwa kontra enfòmèl ant ki ka monte sou ray DIN. Li bay yon pwodiksyon 24V DC ki estab soti nan yon antre AC. Karakteristik prensipal yo enkli:
- Ranje antre AC inivèsèl (85-264 VAC)
- Segondè efikasite
- Pwoteksyon: Kous kout, surcharge, vòltaj twòptage
- Ou ka monte l sou ray DIN

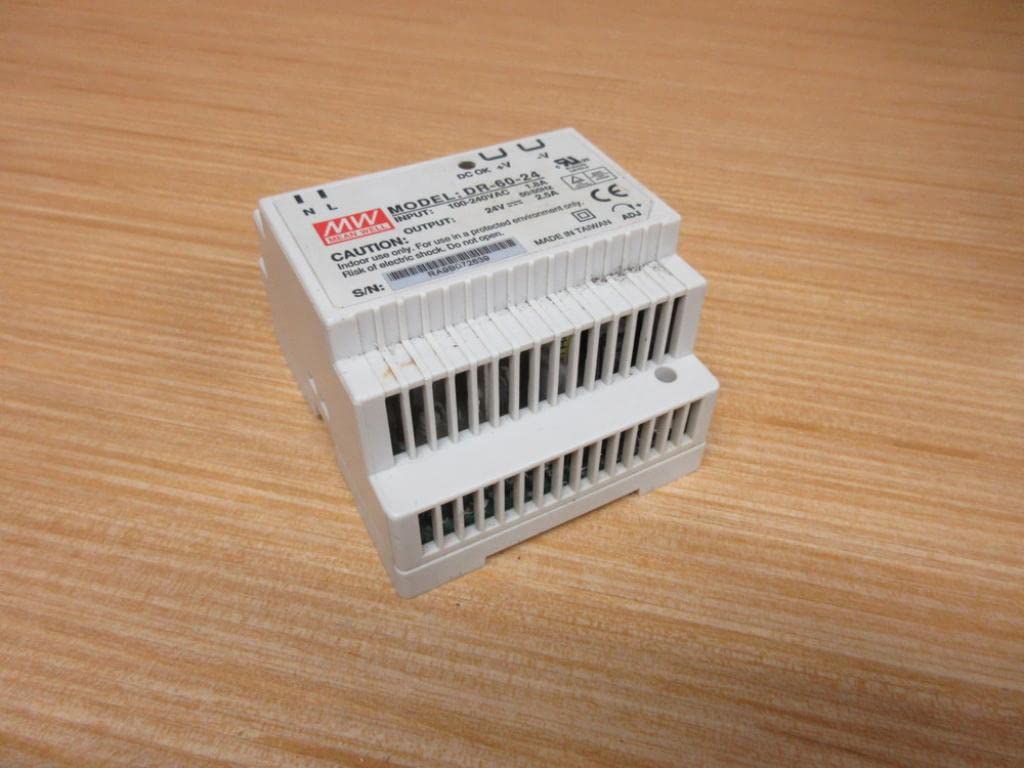

Figi 3.1: Devan view ekipman pouvwa Mean Well DR-60-24 la, ki montre tèminal antre/sòti yo ak etikèt modèl la.

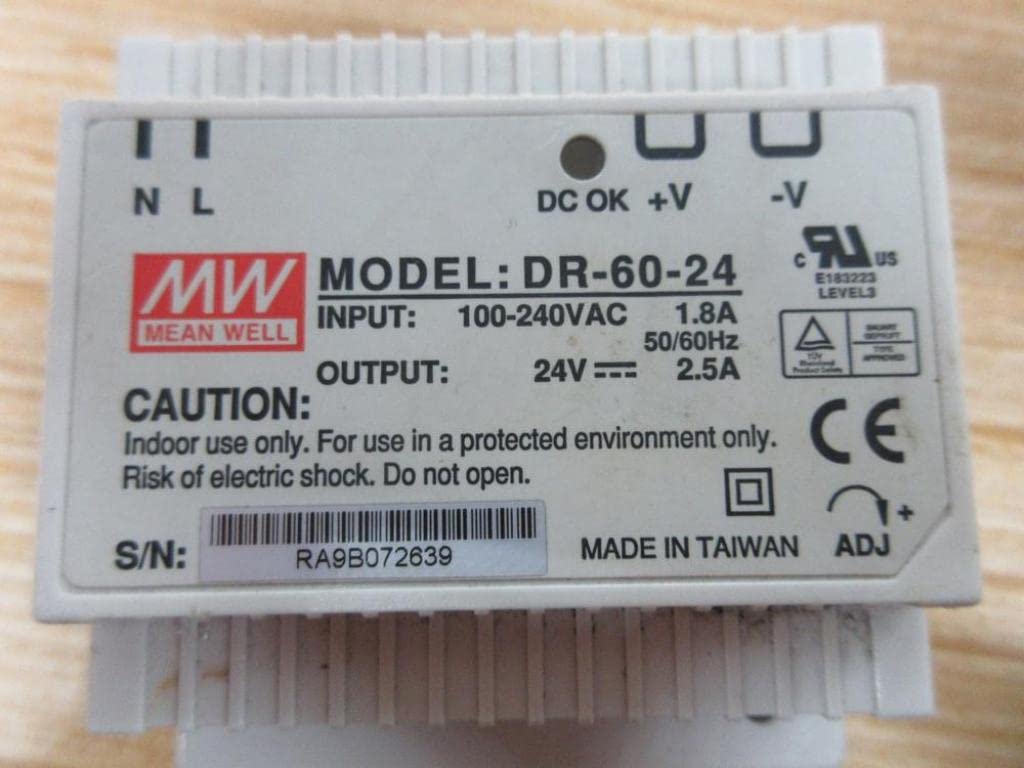

Figi 3.2: Close-up view etikèt ki anlè DR-60-24 la, ki detaye espesifikasyon antre (100-240VAC, 1.8A) ak sòti (24V, 2.5A), ansanm ak avètisman sekirite ak nimewo seri a.
4. Enstalasyon ak Enstalasyon
4.1 Montaj
DR-60-24 la fèt pou monte sou yon ray DIN estanda (TS-35/7.5 oswa TS-35/15). Asire w ke sifas montaj la stab epi li kapab sipòte pwa inite a.
- Aliyen ekipman pou pouvwa a ak ray DIN lan.
- Pouse aparèy la sou ray la jiskaske li fè yon klik byen fèm nan plas li.
- Verifye ke inite a byen tache epi li pa tranble.
Figi 4.1: Top view nan DR-60-24 la, ki montre layout blòk tèminal la ak konsepsyon kontra enfòmèl ant jeneral la ki apwopriye pou montaj sou ray DIN.
4.2 Koneksyon fil elektrik
Anvan ou fè nenpòt koneksyon, asire w ke ekipman pou kouran prensipal la ETENN.
| Tèminal | Deskripsyon |
|---|---|
| N | AC Net Antre |
| L | AC Liy Antre |
| ⌂ | Tè (Latè) |
| +V | Sòti DC Pozitif |
| -V | Sòti DC negatif |
Konekte fil antre AC yo nan tèminal 'N' ak 'L' yo. Konekte fil tè a nan tèminal tè a. Konekte chaj ou a nan tèminal '+V' ak '-V' yo, asire polarite ki kòrèk la. Sèvi ak kalib fil ki apwopriye pou egzijans aktyèl yo.
5. Operasyon Enstriksyon
Yon fwa li byen enstale epi branche, ekipman pouvwa DR-60-24 la fonksyone otomatikman lè li resevwa kouran AC.
- Pouvwa sou: Konekte kouran AC nan tèminal antre yo. LED endikatè "DC OK" la (si li la, anjeneral li vèt) ta dwe limen, sa ki endike yon pwodiksyon DC ki estab.
- Sòti Voltage Ajisteman: DR-60-24 la ka gen yon ti potansyomèt (ki make "ADJ" oswa yon bagay ki sanble) pou ajiste volim pwodiksyon an avèk presizyon.tage. Sèvi ak yon ti tournevis pou ajiste si sa nesesè, rete nan volim espesifye atage ranje.
- Pwoteksyon Surcharge: Si kouran pwodiksyon an depase valè nominal la (2.5A), pwoteksyon kont surcharge inite a ap aktive, sa ki ka fèmen pwodiksyon an oswa limite kouran an. Siprime kondisyon surcharge la, epi inite a ta dwe refè otomatikman.
6. Antretyen
Alimantasyon Mean Well DR-60-24 la fèt pou operasyon serye alontèm ak antretyen minimòm.
- Netwayaj: Netwaye deyò aparèy la detanzantan avèk yon twal mou epi sèk. Pa sèvi ak pwodui netwayaj likid oswa solvan. Asire w ke kouran an dekonekte anvan ou netwaye li.
- Vantilasyon: Asire w ke ouvèti vantilasyon yo pa bouche ak pousyè oswa debri. Bon sikilasyon lè enpòtan anpil pou chalè a ka disparèt.
- Koneksyon: Tcheke tout koneksyon fil elektrik yo detanzantan pou asire yo byen fèm epi yo pa gen korozyon.
Pa gen pyès ki ka sèvi ak aparèy la anndan. Pa eseye ouvri oswa repare li.
NAN. Depanaj
| Pwoblèm | Kòz posib | Solisyon |
|---|---|---|
| Pa gen pwodiksyon voltagLED "DC OK" la etenn / | Pa gen kouran AC Fuzib antre a boule Surchaj/Kous sikwi sou pwodiksyon an | Tcheke sous kouran AC a ak koneksyon yo. Konsilte yon elektrisyen kalifye pou ranplase fizib la. Dekonekte chaj la, tcheke pou wè si gen kous sikwi, epi rekonekte li. |
| Sòti voltage twò ba oswa enstab | Kondisyon Surcharge Koneksyon ki lach Inite defo | Diminye chaj. Tcheke ak sere boulon tout koneksyon fil elektrik. Kontakte sèvis kliyan si pwoblèm nan pèsiste. |
| Inite a cho lè ou touche l | Ensifizan vantilasyon Tanperati anbyen twò wo Surcharge | Asire bon koule lè alantou inite a. Opere nan yon seri tanperati espesifye. Diminye chaj. |
Si ou rankontre pwoblèm ki pa nan lis sa a oswa si pwoblèm nan pèsiste apre ou fin eseye solisyon yo, tanpri kontakte sèvis kliyan Mean Well oswa yon teknisyen kalifye.
8. Espesifikasyon
| Paramèt | Valè |
|---|---|
| Nimewo Modèl | DR-60-24 |
| Antre Voltage Range | 85 a 264 VAC |
| Sòti Voltage | 24 VDC |
| Sòti aktyèl | 2.5 Amp |
| Sortie pouvwa | 60 Watt |
| Dimansyon (L x W x H) | 3.1" x 3.7" x 2.2" (apeprè 78.7mm x 94mm x 55.9mm) |
| Dimansyon pwodwi | 2.2 x 3.07 x 3.66 pous; 10.07 ons |
| Manifakti | Vle di byen |

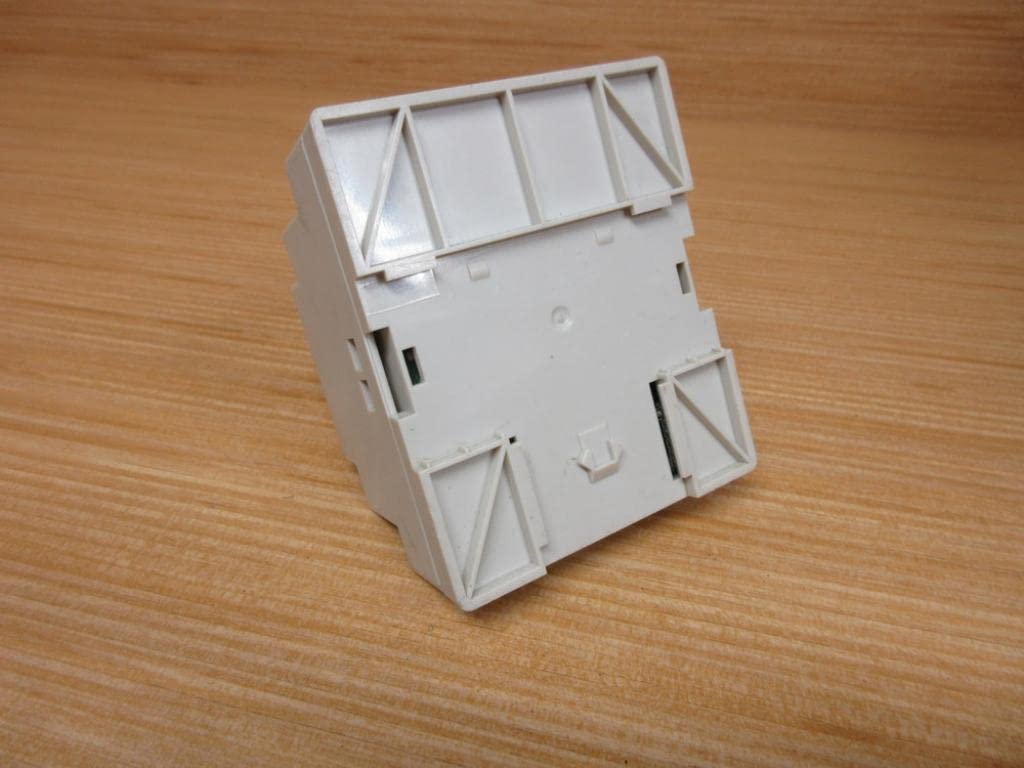

Figi 8.1: Anba view nan DR-60-24 la, ki montre mekanis montaj DIN-Rail la ak detay estriktirèl yo.
9. Garanti ak sipò
Pou enfòmasyon sou garanti ak sipò teknik, tanpri al gade paj ofisyèl Mean Well la. websit la oubyen kontakte distribitè otorize ou a. Kenbe resi acha ou kòm prèv acha.
Pou plis asistans, tanpri vizite Ofisyèl Mean Well websit.
